یکی از روش‌های نوین در اجرای ساختمان سیستم قالب عایق ماندگار یا Insulating Concrete Form که به صورتن مخفف ICF است. استفاده از پانل‌های پیش‌ساخته و کارخانه‌‌ای از شاخص‌های این سیستم به‌حساب می‌آید. این روش در جهان بسیار شناخته شده است و آشنایی با آن از الزامات معماری نوین به حساب می‌آید. با ما همراه باشید و با سیستم قالب عایق ماندگار آشنا شوید.

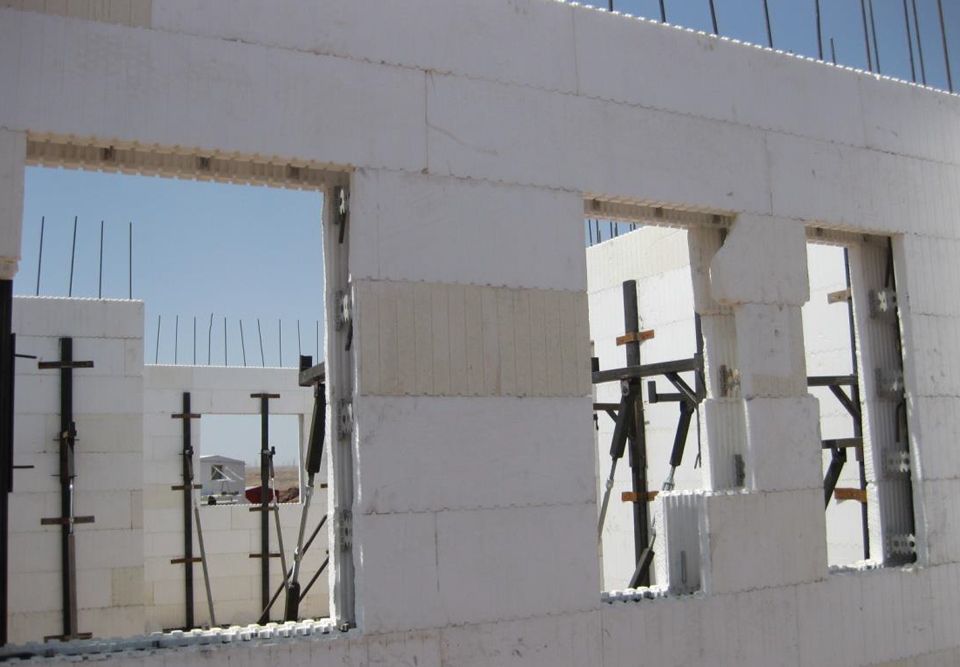

نمایی از ساختمان با اجرای سیستم قالب عایق ماندگار یا سازه ICF

شیوه اجرای سیستم قالب عایق ماندگار

سیستم قالب عایق ماندگار  به دلیل استفاده از دیوار باربر بتن مسلح جزو این گروه بزرگ از شیوه‌های ساخت به حساب می‌آید. این موضوع از آن جهت حائز اهمیت است که این ردیف از سیستم ساخت دارای قوانین و مقررات و آیین‌نامه های مربوط به خود است.

در سیستم قالب عایق ماندگار  قالب ماندگار به صورت پانل مستطیلی در کارخانه تولید و به کارگاه منتقل می شود. این پانل متشکل از دو لایه ورق پلی استایرن، مش میانی و آرماتورهای خرپائی برای نگه داشتن آرماتورهای افقی و عمودی تعبیه شده است. در این روش خرپاهای ویراندال ساخته شده از فولاد گالوانیزه، عمود بر راستای دیوار و با استفاده از اتصال درجا به وسیله ناودانی ساخته شده از فولاد گالوانیزه به شالوده متصل می شوند.

اجرای شبکه میلگرد حرارتی روی سقف پس از نصب هالوکورها

در این مرحله از اجرا با استفاده از قالب PVC سیستم پانل‌ها عایق بندی می‌شوند. به این صورت که ورق نازک PVC به صورت لایه ای (کشویی) در دو سوی دیوار و میان خرپای ویراندل جاگذاری می‌شود. پس از انجام این بخش از اجرا آرماتور عمودی که پیش از این محاسبات آن انجام شده به صورت اجرای دستی در محل قرار داده شده و به خرپا متصل می‌شود. آرماتورهای افقی نیز روی اضلاع افقی خرپای ویراندل قرار گرفته و به آن بسته می شوند.

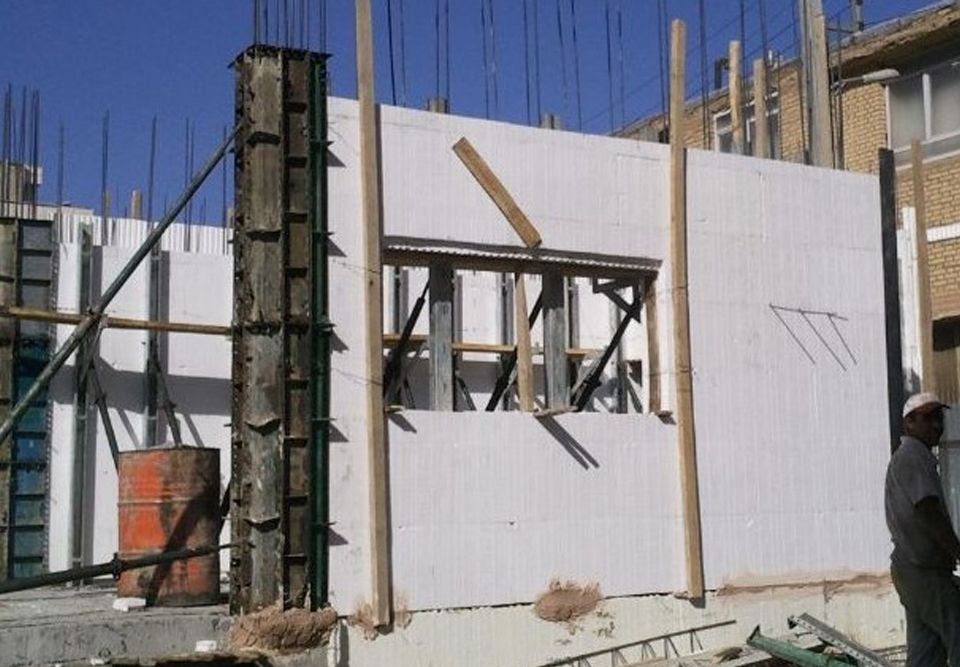

تمهیدات اندیشیده شده برای تعبیه بازشوها در داخل دیوار ها در سیستم V-ICF

کاربرد لایه پلی استایرن در قالب عایق ماندگار

سازه ICF  از نوع دیوار باربر بتن مسلح است، بر این اساس شرط رعایت ضوابط مربوط به اتصالات عناصر سازه ای به یکدیگر، در شرایط شکل‌پذیری متنوعی در این نوع سازه قابل اجرا و الزامی است. از این جهت است که از لایه پلی استایرن دو طرف استفاده می‌شود. این لایه در حقیقت همان قالب ماندگار بتن است که کاربری عایق صوت و دما را نیز به عهده دارد.

برای آشنایی با واکنش لزره ای ساختمان سبک فولادی به این مطلب مراجعه کنید:

۴ ویژگی سازه LSF یا ساختمان سبک فولادی

از طرف دیگر لایه استایرن در آتشسوزی ساختمان را محافظت می‌کند و عامل محدود کننده به حساب می‌آید. از طرف همین مزیت محدود کننده یکی از عواملی است که این سیستم نیز مانند ICF با محدودیت در ارتفاع سازه مواجه باشد. همچنین تامین ضوابط مربوط به شکل پذیری متوسط و ویژه می بایست در اتصالات ارائه شده لحاظ شود.

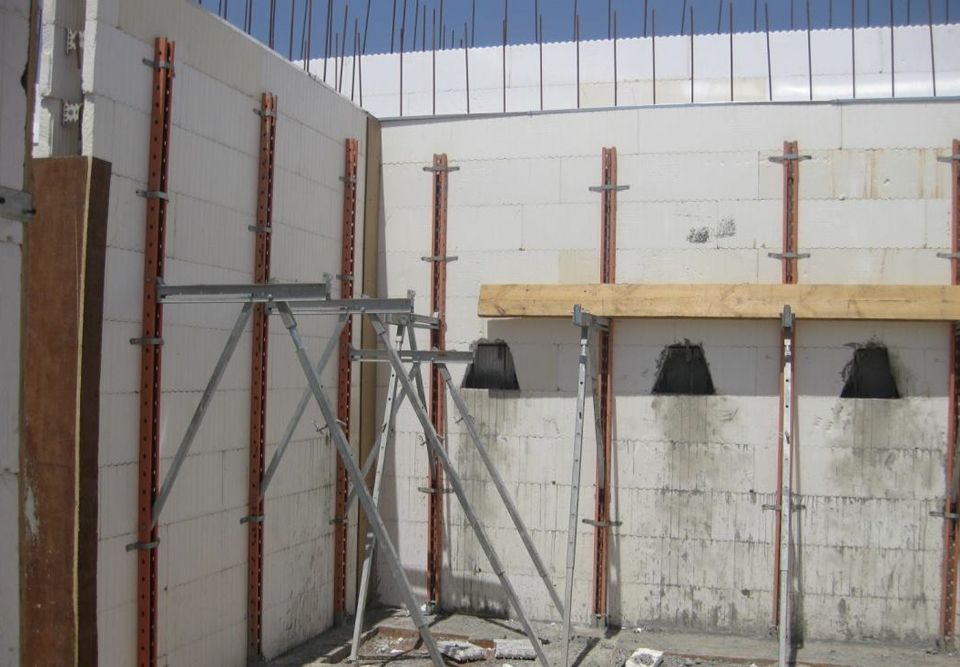

تعبیه پشت بندها برای مهار دیوارها و تنظیم شاقولی بودن آنها در سیستم H-ICF

مزایای سازه ICF

در سیستم قالب عایق ماندگار سرعت اجرا و کیفیت ساخت بسیار بالاست. دلیل این امر آن است که دیوار باربر بتنی‌، جایگزین اسکلت می‌شود. ضخامت بتن میانی از ۱۰ الی ۳۰ سانتیمتر بوده که حاوی دو لایه عایق فشرده در طرفین بتن به ضخامت ۵ سانتیمتر است. همچنین عدم نیاز به قالب موقت، انعطاف پذیری بالا در طراحی معماری نسبت به قالب تونلی، اجرای هم زمان لوله‌گذاری برق و مکانیکی با دیوار و اجرای عملیات نازک کاری بسیار آسان از دیگر مزایای این روش است.

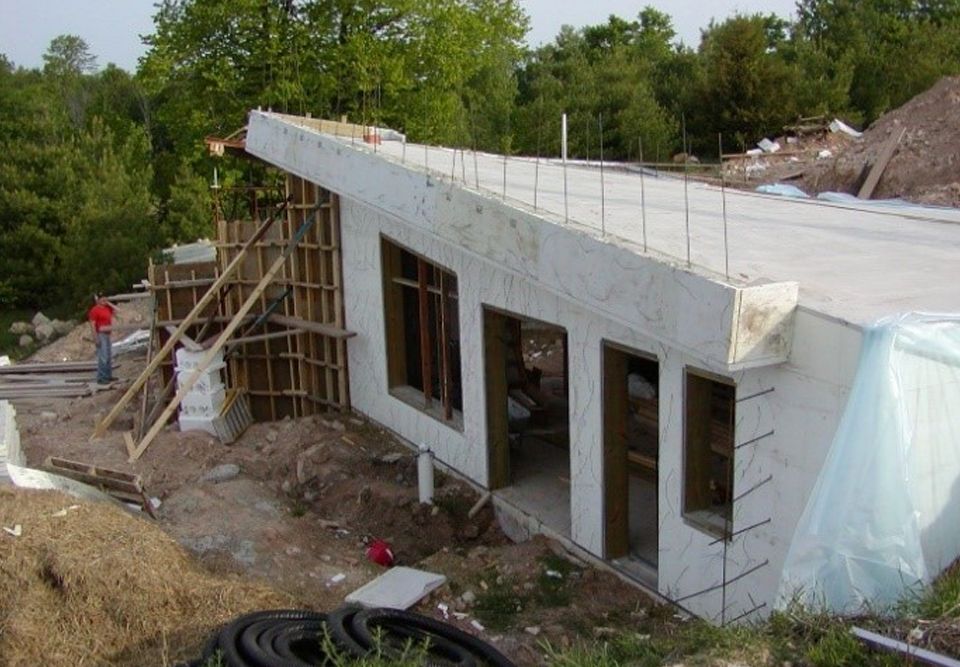

سازه سیستم V-ICF پس از بتن ریزی و بازشدن جکهای نگهدارنده

معایب سیستم قالب عایق ماندگار

هیچ سیستم اجرایی در ساختمان سازی نیست که دارای معایبی نباشد. روش سیستم قالب عایق ماندگار در ساختمان ۴ تا ۱۵ طبقه به‌صورت پانل دوبل با دو شبکه آرماتور باید به‌کار گرفته شود. ساختمان ساخته شده به این روش نیاز به مقاوم‌سازی در برابر حریق طبق ضوابط داشته و همچنین در اجرای پارکینگ با محدودیت فراوان مواجه است. همچنین نیاز به نیروی متخصص و هزینه ساخت نسبتا بالا از دیگر معایب این روش به حساب می‌آید.

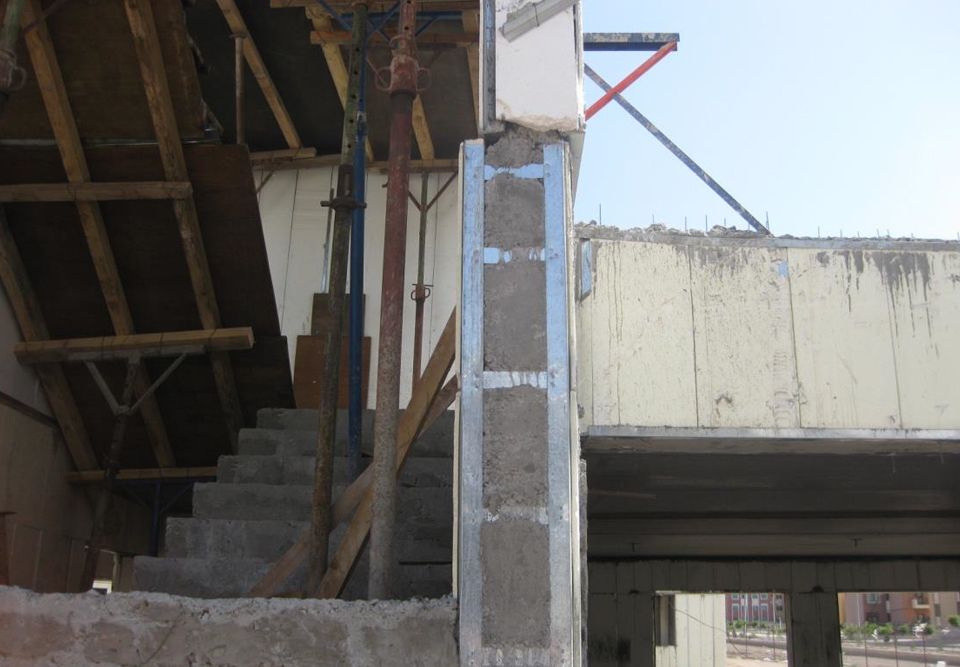

وجود برخی مشکلات اجرایی از جمله خروج از محوریت در اجرای پانل قائم دیوار

سرعت اجرای پروژه

سرعت اجرای پروژه در نمونه مشابه در حدود ۱۰۰ مترمربع در هر روز است. همچنین محدودیت ارتفاع در این نوع از سازه‌ها در حدود ۵۰ متر خواهد بود.
